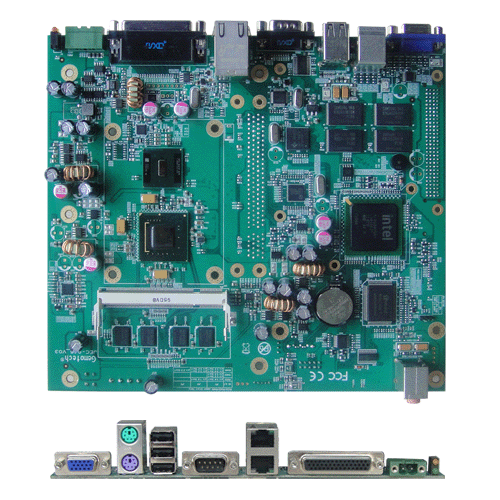

集智达JEC-945

      产品简介：

　　主要特点：Intel N270 1.6GHz CPU,芯片组Intel 945GSE+ICH7M,表贴1G内存

　　产品详细：

　　主要特点 - Intel N270 1.6GHz CPU

　　- 芯片组Intel 945GSE+ICH7M

　　- 表贴1G内存，带1个SO-DIMM内存插座，可扩展内存

　　- 内置16G SSD电子盘 , 可扩展至32G(可选)

　　- 支持VGA(1600×1200)、LVDS( 800×600)

　　- 看门狗：支持看门狗控制器

　　- 带1个PCI扩展槽和1个PCI-104扩展槽

　　- 温度范围：-20℃～+70℃

　　 产品规格：

　　特点 项目 描述

　　处理器 CPU Intel N270 1.6GHz CPU

　　芯片组 主芯片 Intel 945GSE+ICH7M

　　内存 类型 板载1GB DDR2 内存

　　200 Pin SO-DIMM ×1

　　两组可同时使用，或单独使用

　　显示 显卡芯片 Intel 945GSE 集成显示带有动态图像存储器分配

　　CRT D-sub 15 pin VGA接口, 分辨率最大支持 1600×1200 at 85Hz

　　LVDS 1、 D-sub 44pin LVDS接口

　　2、 背光开关和亮度可由键盘功能键控制

　　网络 LAN 芯片 1、 Realtek8111C-GR GbE controller ×2

　　2、 支持网络唤醒和PXE

　　存储 SSD电子盘 内置16G SSD电子盘 , 可扩展至32G(可选)

　　IDE 44-pin IDE port×1

　　SATA SATA×1

　　CF CF×1

　　I/O 并口 并口×1

　　串口 1、 后置DB9 COM 1 支持 RS232

　　2、 内置COM2, 支持 RS232/RS422/RS485

　　USB 2.0 1、 后置USB 2.0 Ports×3

　　2、 内置USB2.0 Ports×4

　　GPIO GPI×4，GPO×4

　　音频 Speak-out/Mic(可选)

　　其他 看门狗×1

　　后置接口 1、 电源 LED(绿色)/HDD LED(黄色)

　　2、 16~28V DC 电源输入接口,2-pin 接线螺柱

　　3、 USB×3

　　4、 RJ45 10/100/1000MEthernet LAN×2

　　5、 44-pin D-sub LVDS 接口×1

　　6、 DB9 RS-232×1

　　7、 VGA DB-15 接口×1

　　8、 PS/2 keyboard×1(只带5V,没有5V 备用)

　　9、 PS/2 Mouse×1(只带5V,没有5V 备用)

　　扩展槽 PCI×1，PCI-104×1

　　电源 ATX 1、16~28V DC 输入

　　2、整板功耗30W

　　3、反向输入保护

　　尺寸 195×219(mm)

　　其它 对外输出电源 1、DC 输出 +12V@2A

　　2、DC 输出 +24V@1A

　　认证 CE 认证(ESD 标准: 4KV/contact 和 8KV/air)
